1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

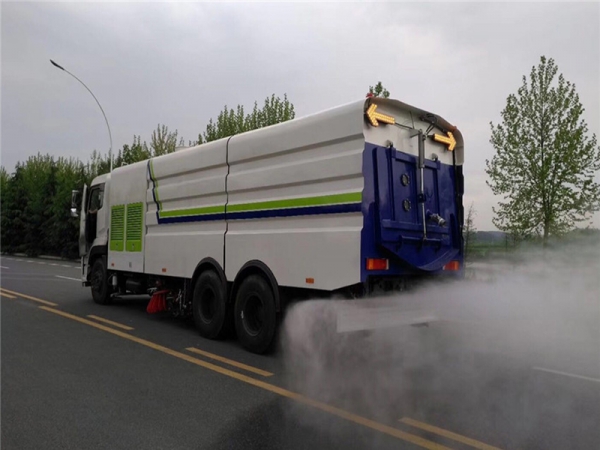

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
2、特點介紹

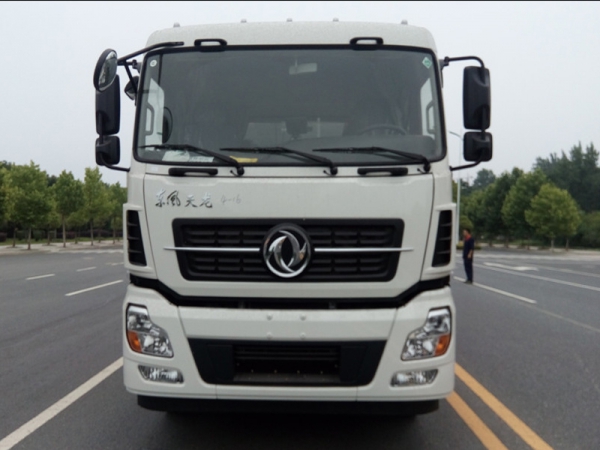

1）采用東風天龍DFL1250A13型二類汽車底盤改裝，發動機為康明斯國Ⅴ排放。副發動機為康明斯B170；
2）采用清水箱中置、垃圾箱后置的布置方式，半封閉式副發動機倉，左右轉角門+雙側門，人員輕松進入，整體結構緊湊，維修方便；
3）側掃刷系統接地壓力采用彈簧調節方式，工作時可根據路面狀況隨時調整掃刷接地壓力，減少掃刷磨損；
4）高壓水泵及水噴嘴等均采用進口產品，水泵壓力高達140Bar，**大流量137 L/min，對路面沖洗效果更佳；
5）液壓系統中液壓閥采用進口電磁閥組，排列整齊，便于維護，液壓馬達采用進口品牌產品，整車液壓系統運行可靠，動作靈敏有效，運動元件無爬行現象；
6）專用高壓離心風機，**大風量可達12000m3/h，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損；
7）獨特的側掃刷防撞機構，能有效保護側掃刷機構，能避免任何時候沖洗裝置撞擊路牙引起損壞；
8）采用先掃，后沖刷，再吸收的工作方式，能將垃圾及污水一次清掃、沖刷、吸收干凈。路面作業后無塵土，無積水；
9）高壓水路安裝有快插式防凍吹水裝置接口，防止冬天低溫時凍壞水路元件；
10）垃圾箱水箱4mm不銹鋼板制成，防腐性能極優；
11）電器元件關鍵元件采用優質進口元件，操作**采用一鍵式操作，能實現9種作業模式，**采用運動**器編程**器實現；
12）采用氣缸驅動，電氣自動**車用離合器來保證副發動機無負荷起動、無負荷停機，延長使用壽命；
13）配有具有自動收放功能的沖洗絞盤和沖洗**，沖**流量大，壓力高，可對局部油污地區進行強力沖洗，并可對小廣告進行沖刷；
14）帶語音報**裝置，能實現故障自診斷功能；
15）后防護欄上裝有一排高壓噴嘴，具有噴霧降塵功能；
16）具有低壓沖洗功能，**大沖洗寬度大于21m。
17）箱體采用折彎造型，外觀新穎，強度高。
| 整車技術參數 | |||
| 車輛名稱: | 程力威牌CLW5250TXSD5型洗掃車 | 公告批次: | 326 |
| 車輛型號: | CLW5250TXSD5 | 燃油: | 柴油 |
| 總質量 | 25000(Kg) | 前排乘客: | 2,3(人) |
| 額定載質量 | 7370,7305(Kg) | 外形尺寸 | 10700,10500,10050,9620x2500x3390(mm) |
| 整備質量 | 17500(Kg) | 貨廂尺寸 | xx(mm) |
| 接近角/離去角: | 18/14,18/12(°) | 前懸/后懸: | 1480/2080,1480/2220,1500/2060,1500/2200,1500/3030 |
| 軸數: | 3 | 軸距: | 4350+1350,5350+1350,5700+1350,3800+1350,4600+1350(mm) |
| 軸荷: | 7000/18000(二軸組) | **高車速: | 90,80(km/h) |
| 底盤技術參數 | |||
| 底盤型號 | DFL1250A13 | 底盤品牌: | 程力威牌 |
| 輪胎數 | 10 | 彈簧片數: | 8/9,8/10,9/10 |
| 輪胎規格: | 11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR,12.00R20 16PR | 燃料種類: | 柴油 |
| 前輪距: | 2040,1965,2020 | 后輪距: | 1860/1860,1880/1880 |
| 排放標準: | 國四 | ||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
| ISD245 50 ISD270 50 DDi75S350-50 DDi75S245-50 DDi75S292-50 YC6JA240-50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風商用車有限公司 廣西玉柴機器股份有限公司 | 6700 6700 7530 7530 7530 6870 | 180 198 257 180 215 177 |
